Conectores de vídeo
O padrão SVGA pode trabalhar com maiores resoluções e maior quantidade de cores para a imagem. Os monitores SVGA de 14 ou 15 polegadas podem usar as resoluções para a imagem de 640 x 480, 800 x 600 e 1024 x 768. Os maiores (17, 19 e 21 polegadas) também podem trabalhar em 1280 x 1024, 1600 x 1200 ou até mais.
SVGA (800x600 pixels, proporção 4:3): Projetores SVGA são projetores de baixa resolução, mais econômicos e são adequados para projetar informações simples e gráficos. XGA (1024x768 pixels, proporção 4:3): os projetores XGA ainda são amplamente utilizados e a maioria dos computadores usa XGA como sua resolução original.
Um cabo SVGA (Super Video Graphic Array) carrega sinais analógicos e suporta resoluções até 800x600. O SVGA também é conhecido como "enhanced" ou "ultra" VGA. A maioria dos cabos SVGA suportam resoluções de tela muito mais altos do que o padrão de 800 x 600.
HDMI
Hoje você pode ter um "cinema em casa". TVs e monitores de vídeos atingiram níveis de qualidade e definição que, em um passado não muito distante, pareciam impossíveis. Colaborando com tamanha sofisticação está uma tecnologia que traz muita praticidade: o HDMI (High-Definition Multimedia Interface).
Estamos falando de um conector que está presente em TVs, monitores, projetores, notebooks e outros dispositivos usados para exibição de vídeos. O HDMI revolucionou o mercado audiovisual por permitir que um único cabo transmita vídeos e áudio de alta definição.
Mas como o HDMI funciona? Quais resoluções são suportadas pela tecnologia? O que versões como HDMI 1.4 e HDMI 2.1 trazem de diferente? É o que você descobrirá nas próximas linhas.
O que é HDMI?
O HDMI é um padrão de conexão de dispositivos desenvolvido especificamente para transmissão - combinada ou não - de conteúdo em áudio e vídeo. Por trás do seu desenvolvimento está um time de gigantes da indústria de eletrônicos, como Sony, Philips, Toshiba e Silicon Image (hoje, Lattice Semiconductor).
Você pode usar uma porta HDMI para, por exemplo, conectar o seu notebook a um monitor ou para ligar diversos tipos de dispositivos à sua TV: receptores de sinal, reprodutores de Blu-ray, videogames, câmeras digitais e por aí vai.
Como o cabo HDMI lida tanto com vídeo quanto com áudio, não é necessário ter um fio específico para cada coisa, como acontece em padrões antigos, como VGA e DVI.
O conector do cabo HDMI também leva vantagem em relação aos padrões anteriores por ter tamanho reduzido e encaixe fácil, semelhante aos
conectores USB

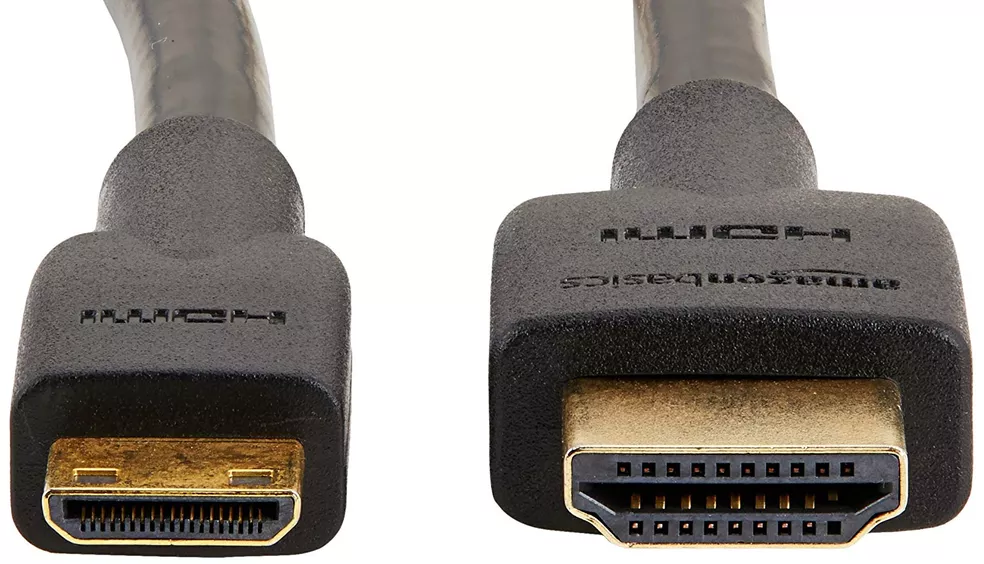

No início, o HDMI teve dois tipos de conectores: o HDMI tipo A e o HDMI tipo B, com 19 e 29 pinos, respectivamente. O conector tipo A é, de longe, o mais implementado pela indústria. O tipo B não chegou a ser adotado. Você vai saber mais sobre cabos HDMI ainda neste texto.
Não termina aí: a tecnologia HDMI também oferece a vantagem de realizar transmissões de modo totalmente digital, permitindo que você tenha acesso a imagens de excelente qualidade em resoluções como 1080p e 4K.
Funcionamento do HDMI: o papel do protocolo TMDS
Um dos principais atributos do HDMI é o protocolo Transition Minimized Differential Signaling - TMDS. Ele é importante porque, embora o HDMI trabalhe com sinal digital, isso não quer dizer que uma conexão do tipo permanece livre de falhas ou interferências.
O TMDS consiste em um método de codificação que protege o sinal de degradação à medida que ele passa pelo cabo. Isso é feito pela combinação de pares trançados de fios com uma técnica de comparação digital.
Funciona, basicamente, assim: o par de fios envia o sinal, mas, em um deles, o sinal é invertido; o dispositivo de destino recebe os dois sinais e os decodifica de modo que o sinal e o seu inverso sejam comparados para compensar perdas ou interferências detectadas.
Quando uma transmissão é iniciada, o TMDS intercala dados de vídeo (Video Data Period), dados de áudio (Data Island Period) e dados auxiliares (Control Period).

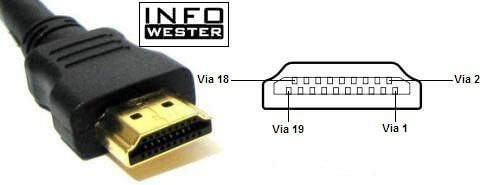

Três tipos de canais TDMS são usados em cada transmissão, consequentemente. A figura abaixo mostra os pinos do conector HDMI tipo A. Note que cada canal TMDS utiliza dois pinos. Há também um par de pinos utilizado para a frequência do TMDS (TMDS clock), além de um pino shield para prevenção de interferências.

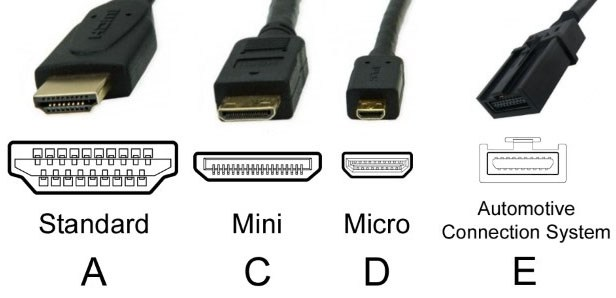

Tipos: Existem diversos tipos de cabo HDMI: A, B, C e D. Desde 2002, ano de seu lançamento, o padrão tem revolucionado o modo que conectamos eletrônicos de áudio e vídeo. Ao longo dos anos, a entrada ganhou várias atualizações, foi adquirindo novos recursos e até mesmo formatos de plugue diferentes.
